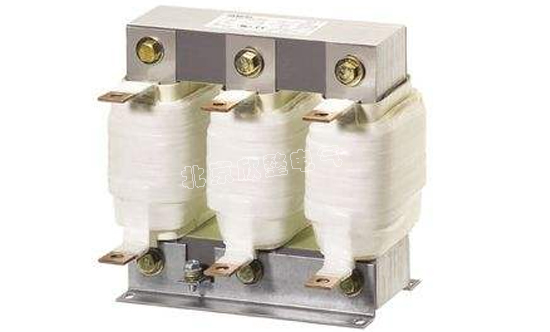

电抗器的主要制作材料就是绝缘体和金属材料,金属材料耐高温,对电抗器的应用效果起到了绝对性的作用,也是决定电抗器使用寿命的重要条件之一。目前,我们国内主要采用铜材和铝材来制作电抗器线圈。电抗器可用于直流调速器、变频器、软启动等配套使用。
电抗器的作用:
1、轻空载或轻负荷线路上的电容效应,以降低工频暂态过电压;
2、改善长输电线路上的电压分布;
3、使轻负荷时线路中的无功功率尽可能就地平衡,防止无功功率不合理流动同时也减轻了线路上的功率损失;
4、在大机组与系统并列时降低高压母线上工频稳态电压,便于发电机同期并列;
5、防止发电机带长线路可能出现的自励磁谐振现象;
当采用电抗器中性点经小电抗接地装置时,还可用小电抗器补偿线路相间及相地电容,以加速潜供电流自动熄灭,便于采用。
电抗器各参数的含义是:额定频率:50 Hz;相数:单相或三相。
额定电压:电抗器与并联电容器组相串联的回路所接入的电力系统的额定电压。用Usn 表示。常用的有6、10、35、66 kV。
额定电抗率:4.5%、5%、6%、12%、13%。
额定端电压:电抗器通过工频额定电流时,一相绕组两端的电压方均根值。用Un表示额定端电压按下列(1)式计算:
Un=K.N.Ucn (1) 式中:K——额定电抗率; N——每相电容器串联台数; Ucn——配套并联电容器的额定电压,kV。
电抗器的额定端电压及其相关参数应符表10-的规定。

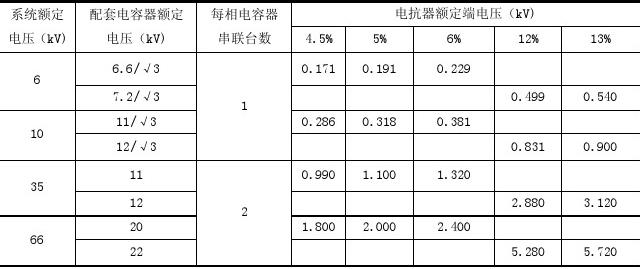

电抗器的额定端电压及其相关参数,如图:
三相电抗器的额定容量按下列(2)式计算: Sn=K.Qc (2)式中:Sn——三相电抗器的额定容量,kvar;
K——额定电抗率 Qc——电容器组的三相容量,kvar。 单相电抗器的额定容量为三相电抗器的额定容量的三分之一。
额定电流:与电抗器相串联的电容器组的额定电流。用In表示。
单相电抗器的额定电流按下列(3)式计算:In=Sn/Un:式中:In——额定电流,A;Sn——单相电抗器的额定容量,kvar;Un——电抗器的额定端电压,kV。
三相电抗器的额定电流按下列式计算:n=Sn/(3Un):式中:In——额定电流,A;Sn——三相电抗器的额定容量,kvar;
Un——电抗器的额定端电压,kV。

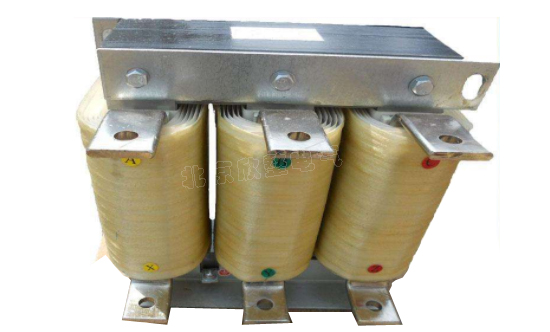

电抗器选型方法:理想的电抗器应是有如下特点:无油、无噪音、体积小、线性度好、无漏磁、过流能力强、结构稳定、耐候性强等。
按结构及冷却介质、按接法、按功能、按用途进行分类。

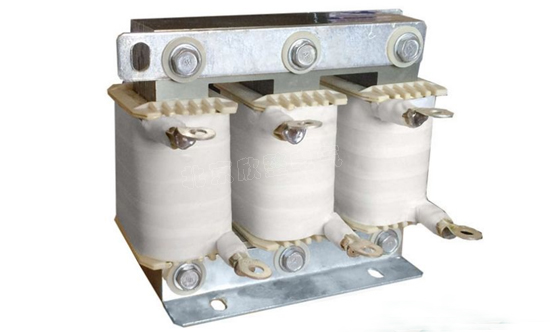

1、按结构及冷却介质:分为空心式、铁心式、干式、油浸式等,例如 :干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。
2、按接法:分为并联电抗器和串联电抗器。
3、按功能:分为限流和补偿。

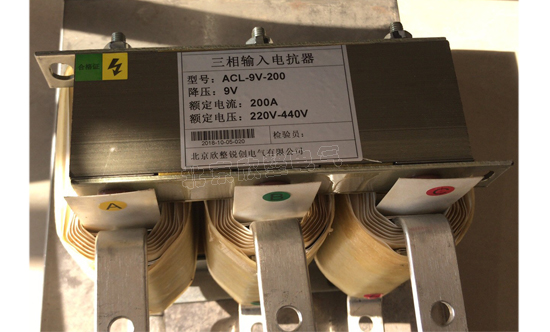

4、按用途:按具体用途细分,例如:限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器(可调电抗器、可控电抗器)、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。
